管束式烘干机

您现所在的位置:主页 > 产品中心 > 定制干燥设备 > 特殊烘干机

管束式烘干机

系统介绍

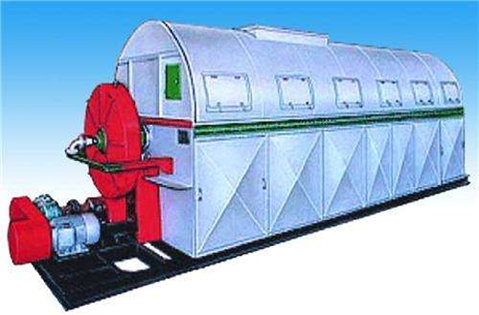

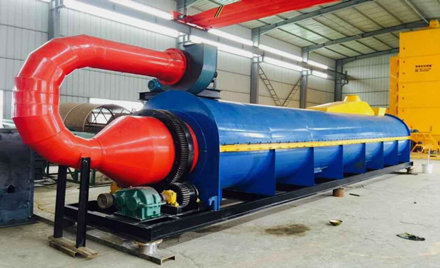

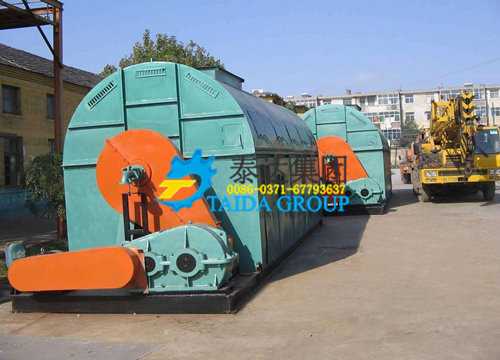

管束干燥机的外壳及传动方式与转筒干燥机极为相似,但在其内部同心排列1~5层管束。管束穿过干燥机的全长,内通水蒸汽或其它热介质,传导与对流传热并用。热效率高,总传热效率可达80%~90%,特别适用于干燥温度在150℃以下的物料。主要用于槽渣和矿物的干燥,效果可喜。管束干燥机为国内最新结构,大幅度增加了热效率,比普通管束干燥机提高干燥强度25%-30%。已经在淀粉,酿酒,化工,食品,医药等行业的多家企业应用,并出口新加坡,蒙古,俄罗斯等国。设备核心部件管束由优质锅炉钢管(GB3087)制成,采用先进的胀接工艺,极大的吸收和消除了管束在转动过程中产生的交变应力,彻底解决了传统焊接工艺在焊缝处易产生断裂的缺陷;管束两端半轴的整体车削加工,可以精确的保证两端的同轴度,极大的提高管束主轴承的使用寿命及管束的运行平稳性;根据物料干燥特性及干燥曲线而特殊设计的管束翻料铲板,推料铲板和卸料铲板,可以使不同物料达到最佳的干燥效果。


【进料粒度】: 1mm-30mm

【生产能力】: 不低于100kg/h

【适用物料】:

广泛应用于化工、 轻工、 食品、 油脂和粮食饲料等行业的松散类物料,如玉米纤维,玉米胚芽,蛋白粉,酒糟,薯类纤维,玉米浆蛋白,饲料载体,油菜籽,猪血发酵粉,骨粉,发酵饲料等;

【物料图片】:

管束烘干机 管束烘干机 管束烘干机 管束烘干机

购买热线  0371-67793637

电子邮箱:zztaida@163.com

定制化干燥技术整体解决方案  开启您的财富未来

干后用途

广泛用于发酵饲料制取
 淀粉,化工,轻工业,食品,粮食,饲料,酿酒,酒精等行业;干燥后的载体如鱼虾下脚料,油菜籽等,玉米胚芽,玉米纤维,蛋白饲料,蛋白粉,酒糟,万寿菊,木屑等用于饲料工业。

有机肥料的制取
 烘干后的猪毛,骨粉,颗粒用于制作有机肥。

管束式烘干机干后用途

系统优势

动力电耗低,热效率高
汽耗均达到同类产品的先进水平,每蒸发1公斤水需要1.2-1.4公斤蒸汽;  干燥机内部核心部件管束由优质锅炉钢管(GB3087)制成;采用先进的胀接工艺,极大的吸收和消除了管束在转动过程中产生的交变应力,彻底解决了传统焊接工艺在焊缝处易产生断裂的缺陷,既可顺流干燥,也可逆流干燥。故能适用有一定热敏性物料的干燥;

干燥弹性大
能视不同的物料性质和水份要求对干燥时间进行调整,可干燥高水份物料,自动化程度高,能连续生产;对特殊生产工艺,也可间歇生产。

精确度高,干燥弹性大
管束两端半轴的整体车削加工,可以精确的保证两端的同轴度
极大的提高管束主轴承的使用寿命及管束的运行平稳性,该机中的管束安装在固定的轴承上并配有独立的基础框架,便于整机运输和安装;
根据物料干燥特性及干燥曲线而特殊设计的管束翻料铲板,推料铲板和卸料铲板,可以使不同物料达到最佳的干燥效果;通过排料槽中的隔板来控制物料在机内的物料量和干燥的时间,可干燥高水分物料,干燥弹性大;

自动化程度高
能连续生产,对特殊生产工艺,也可间歇生产,作业环境清洁,无污染,噪音低;适用面广,对不同比重、粒度、含水量的颗粒状、纤维状、粉壮的松散物料均能获得良好的干燥效果。  该机附加配套设备少,占地面积少,工艺紧凑,受磨损件极少,易于安装。

干燥方式灵活多样
既可顺流干燥,也可逆流干燥。故能适用有一定热敏性物料的干燥;干燥弹性大,自动化程度高,能连续生产,对特殊生产工艺,也可间歇生产;能视不同的物料性质和水分要求对干燥时间进行调整,可干燥高水分物料;

运输及安装较为方便
该机中的管束安装在固定的轴承上并配有独立的基础框架,便于整机运输和安装;

管束式烘干机适用面广
对不同比重、粒度、含水量的颗粒状、纤维状、粉状的松散物料均能获得良好的干燥效果;

占地面积小,工艺紧凑
该机附加配套设备少,占地面积少,工艺紧凑,受磨损件极少,易于安装。


工艺流程

管束干燥机利用热传导和热辐射原理,蒸汽在管束内与物料呈逆流或顺流方式,物料在负压封闭腔内通过管束上的铲板搅拌和推动,由进料端向出料端移动,一部分成品物料通过卸料槽到卸料螺旋,经排料关风机排出。另一部分成品通过返料关风机到混料螺旋,经输送搅拌机与湿物料充分搅拌混合,降低原始湿物料的含水量,达到干燥机的理想工作条件。物料的干燥可为顺流,也可为逆流。管束干燥机工作时,物料由进料绞龙送入机内’通过管芯外缘的抄板,一方面将物料抄起,使之均布筒体截面,同时推动物料沿轴向前进,使物料被连续地从干燥机的一端均匀推进到另一端,由出料装置排出。与此同时,蒸汽从管芯一端通过旋转接头、空心轴进入蒸汽均布腔,均匀地进入管束换热器,热能通过管壁被传递到物料容腔,加热和干燥物料。蒸汽降温形成的冷凝水则通过冷凝水排出系统从管芯另一端排出’物料干燥后的废气则由风机引出’经除尘后排空。

典型案例

老挝啤酒糟烘干机:
啤酒糟是小麦,大麦,谷壳等为原料经水煮出等工艺生产啤酒后的残渣,成分出淀粉含量低外,其他与大麦组成相似。

安装地点】:老挝
进料水分】: 85%左右
出料水分】:10%左右
产量】: 1200kg/h

查看详情

技术参数

参数

型号

转速

r.pm

主机功率

kw

换热面积

m2

干燥能力

kg/m2h

外型尺寸

mm

重量

 T

GZG50

5~8

5.5

50

4.7

8032×1712×2250

9.0

GZG100

5~8

7.5

100

4.7

9100×1912×2470

14.0

GZG150

5~8

11

150

4.7

8500×2212×2810

18.5

GZG200

5~8

11

200

4.7

10000×2212×2810

20.0

GZG250

5~8

15

250

4.7

10200×2212×2810

23.0

GZG300

5~8

22

300

4.7

10784×2488×3383

26.0

GZG350

5~8

30

350

4.7

12048×2488×3383

28.0

GZG400

5~8

30

400

4.7

13048×2488×3383

30.0

GZG500

5~8

45

500

4.7

11298×2982×3965

40.0

GZG600

5~8

75

600

4.7

12298×2982×4165

45.0

GZG700

5~8

75

700

4.7

13298×2982×4365

51.0


为什么选择我们

   随着绿色环保型社会的发展,对含水量高而松散的物料的开发利用已越来越普遍。管式干燥机迎合市场发展需求,以脱水幅度大、能耗小、热效率利用高等特点,被广泛应用发酵、淀粉、化工、轻工、食品和粮食、饲料、酿酒、酒精等行业物料的脱水烘干处理中。
   管束干燥机是目前大部分国家广泛使用的先进干燥设备,与国内陈旧的干燥设备相比,它具有能耗低、干燥弹性大、干燥对象范围广、结构紧凑、安装简便和易于操作保养等特点。因此,该设备自上世纪9 0年代引进以来,已从淀粉行业广泛推广应用于油脂、粮食、轻工、化工、冶金、电力、建材等行业和部门,干燥各种松散型颗粒状或粉状物料。该烘干机设备用于烘干高水分的水稻、小麦、玉米、大豆等谷物。由于管束烘干机应用领域广泛,已在有机肥及锯末烘干领域占据不可动摇的地位。 郑州泰达集团生产的管束式烘干机设备,学习国内外同类设备的经验,扬长避短,在现有基础上不断创新,以下为我司管束式烘干机独特特点:
1、管式脱水干燥机既可以顺流烘干,也可逆流烘干,对具有一定热敏性的物料具有很好的干燥效果。同时,管式烘干机可以根据物料性质和水分要求对脱水干燥时间进行调整,凸显出管式干燥机自动化程度高、能连续生产的特点。
2、管式干燥机在对物料脱水烘干处理中,动力消耗低、热效率高,每蒸发1公斤水仅需1.4-1.8公斤蒸汽。
3、管束式干燥机适用范围广,对不同比重、粒度、含水量的颗粒状、纤维状、粉状等松散的物料进行烘干处理,均能达到良好的脱水干燥效果。
